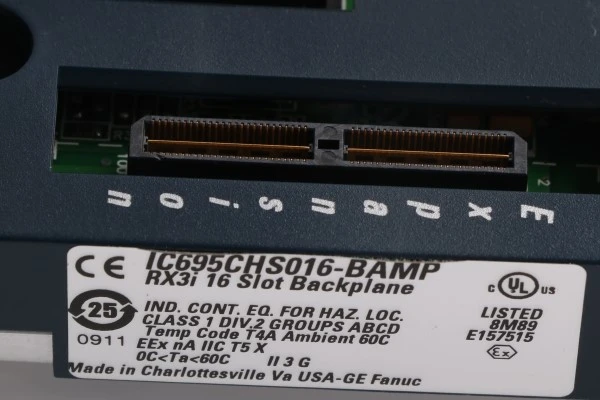

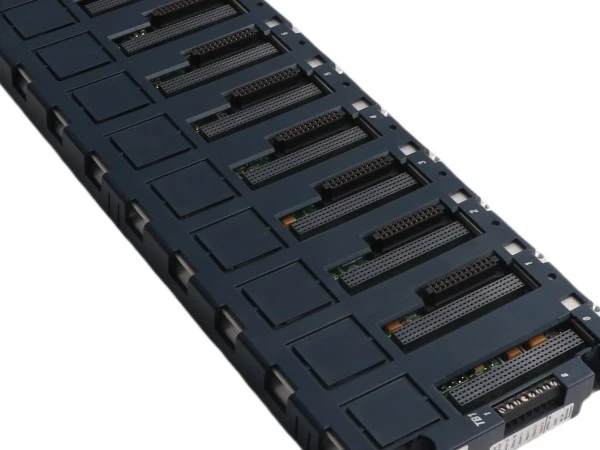

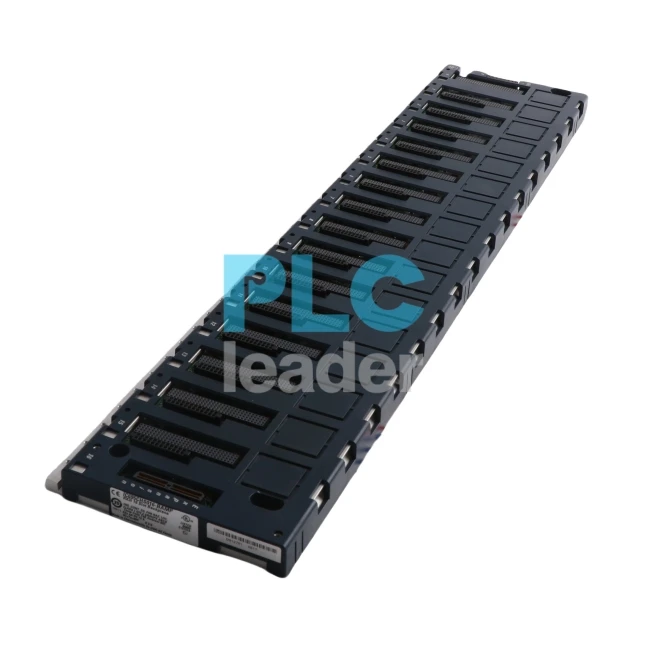

GE IC695CHS016 یونیورسل بیک پلانز

IC695CHS016 GE Fanuc Rx3i Pacsystem



Rx3i Pacsystems کے لئے دو یونیورسل بیک پلین دستیاب ہیں: 16- سلاٹ یونیورسل بیکپلین (IC695CHS016) ، اور 12- سلاٹ یونیورسل بیکپلین (IC695CHS012) ، جس کو ذیل میں بیان کیا گیا ہے۔



RX3I یونیورسل بیکپلین پی سی آئی پر مبنی (IC695) اور سیریل (IC694) I/O اور اس کے ڈوئل بس بیک پلین کے ساتھ آپشن ماڈیول دونوں کی حمایت کرتا ہے۔ RX3I یونیورسل بیکپلین 90-30 IO اور آپشن ماڈیولز کی بھی حمایت کرتا ہے۔ معاون ماڈیولز کی فہرستوں کے لئے پی اے سی سسٹم RX3I سسٹم دستی ، GFK {{8} see دیکھیں۔ یونیورسل بیکپلین کی خصوصیات میں شامل ہیں:

is الگ تھلگ +24 v ان پٹ کے لئے بائیں سرے پر ٹرمینل کی پٹی
▪ بیکپلین گراؤنڈنگ پوائنٹ
modeule ماڈیول/شیلڈ گراؤنڈ کو مربوط کرنے کے لئے ایک لازمی گراؤنڈنگ بار
serial سیریل توسیع اور ریموٹ بیک پلانز سے تعلق کے لئے سیریل توسیع کنیکٹر
pack بیک پلین پر چھپی ہوئی سلاٹ نمبر جو ترتیب کے حوالہ کے طور پر استعمال ہوسکتے ہیں

RX3I سسٹم اور اس کے اجزاء کو کھلا سامان سمجھا جاتا ہے [براہ راست بجلی کے حصے ہوتے ہیں جو صارفین کے لئے قابل رسائی ہوسکتے ہیں] اور حفاظت فراہم کرنے کے لئے تیار کردہ دیگر اسمبلیوں میں ایک حفاظتی دیوار میں انسٹال ہونا ضروری ہے۔ کم سے کم کے طور پر ، دیوار یا اسمبلیاں لازمی طور پر کسی NEMA/UL ٹائپ 1 انکلوژر یا IP20 کی درجہ بندی (IEC60529) کے برابر تحفظ فراہم کریں۔ دیوار کو اندر لگے ہوئے تمام اجزاء کے ذریعہ پیدا ہونے والی گرمی کو مناسب طریقے سے ختم کرنے کے قابل ہونا چاہئے تاکہ کوئی اجزاء زیادہ گرمی نہ ہو۔ اے ٹی کی کم از کم جگہ
کم سے کم 102 ملی میٹر (4 انچ) جیسا کہ ذیل میں دکھایا گیا ہے ٹھنڈا کرنے کے لئے RX3I بیکپلین کے چاروں طرف ضروری ہے۔ آپریشن کے دوران سامان کے ذریعہ پیدا ہونے والی گرمی کی مقدار پر منحصر ہے ، اضافی جگہ کی ضرورت ہوسکتی ہے۔ دیواروں اور گرمی کی کھپت کے بارے میں معلومات کے ل Please براہ کرم پی اے سی سسٹم RX3I سسٹم دستی ، GFK -2314 کا حوالہ دیں

IC695 بجلی کی فراہمی کے ماڈیول کسی بھی سلاٹ میں نصب ہوسکتے ہیں۔ ڈی سی پاور سپلائی IC695PSDX40 1 سلاٹ پر قبضہ کریں۔ AC بجلی کی فراہمی IC695PSAX40 2 سلاٹوں پر قبضہ کرتی ہے۔ IC694 اور IC693 بجلی کی فراہمی یونیورسل بیک پلینوں میں انسٹال نہیں کی جاسکتی ہے۔


▪ I/O اور آپشن ماڈیولز کسی بھی دستیاب سلاٹ میں سلاٹ 0 کے علاوہ انسٹال ہوسکتے ہیں ، جو صرف IC695 بجلی کی فراہمی ، اور توسیع سلاٹ کو قبول کرسکتے ہیں۔ ہر I/O سلاٹ میں دو کنیکٹر ہوتے ہیں ، لہذا یا تو RX3I PCI پر مبنی ماڈیول یا سیریل ماڈیول کسی بھی I/O سلاٹ میں نصب کیا جاسکتا ہے۔
right دائیں طرف کی سلاٹ توسیع سلاٹ ہے۔ یہ صرف اختیاری سیریل توسیع ماڈیول IC695LRE001 کے لئے استعمال کیا جاسکتا ہے۔
▪ ایک RX3I CPU بیکپلین میں کہیں بھی انسٹال کیا جاسکتا ہے سوائے توسیع سلاٹ کے۔ سی پی یو ماڈیولز 2 سلاٹ پر قبضہ کرتے ہیں۔ سی پی یو کو سلاٹ 1 میں انسٹال کرنے کا مطلب ہے کہ صرف ایک ہی سطح پر بجلی کی فراہمی سلاٹ 0 میں استعمال کی جاسکتی ہے۔ یا تو ڈی سی بجلی کی فراہمی استعمال کی جاسکتی ہے۔ اگر ایپلی کیشن کو لازمی طور پر سلاٹ 1 سی پی یو کو برقرار رکھنا چاہئے اور اے سی بجلی کی فراہمی کا استعمال کرنا چاہئے تو ، اے سی بجلی کی فراہمی سلاٹ 1 میں آر ایکس 3 آئی سی پی یو کے دائیں طرف ایک سلاٹ میں واقع ہونی چاہئے۔ اس سے پہلے کہ سی پی یو کو سلاٹ 1 کے علاوہ کسی سلاٹ میں رکھنے کا فیصلہ کریں۔ .
