ایک موجودہ مشین یا پروسیس لائن کے لیے، پہلے سے نصب کیٹلاگ نمبر کے ساتھ شروع کریں۔ اگر مماثل انوینٹری دستیاب ہے تو، ایک عین مطابق ماڈل کی تبدیلی غیر ضروری کنٹرولر نسل کی تبدیلی سے بچ سکتی ہے۔ اگر اصل ماڈل دستیاب نہیں ہے یا اپ گریڈ کی منصوبہ بندی کی گئی ہے تو، کسی دوسرے کنٹرولر کو منتخب کرنے سے پہلے میموری، فرم ویئر، سافٹ ویئر پر نظرثانی، نیٹ ورک آرکیٹیکچر، حفاظت، فالتو پن اور چیسس کی ضروریات کا جائزہ لیا جانا چاہیے۔
آپ مکمل براؤز بھی کر سکتے ہیں۔Allen-Bradley 1756 ControlLogix رینجمتعلقہ چیسس، I/O، کمیونیکیشن، پاور اور فالتو ماڈیولز کے لیے۔
ایکٹو ماڈلز
تبدیلی، توسیع، پروجیکٹ کی فراہمی اور پلانٹ اسپیئرز کے لیے موجودہ کنٹرولر انوینٹری۔
منقطع ماڈلز
انسٹال کردہ سسٹمز کے لیے پرانے کیٹلاگ نمبر جہاں اصل ہارڈویئر کو برقرار رکھنے کو ترجیح دی جاتی ہے۔
عین مطابق حصہ ملاپ
آرڈر کی تصدیق سے پہلے کیٹلاگ نمبر، سیریز اور فرم ویئر کی ضروریات کو چیک کیا جا سکتا ہے۔
اسٹاک اور ترسیل
حالت، دستیاب مقدار اور ترسیل کے وقت کی تصدیق مطلوبہ حصے کے عین مطابق ہے۔
1756 کنٹرولر فیملیز اور خریداری کے تقاضے
| خاندان | عام ماڈلز | اہم خریداری کی ضرورت | سلیکشن فوکس |
|---|---|---|---|
| Logix5550 | 1756-L55M12, L55M13, L55M16, L55M22, L55M23, L55M24 | عین مطابق متبادل اور میراثی فالتو انوینٹری | مکمل کیٹلاگ نمبر، میموری آپشن، سیریز اور موجودہ پروجیکٹ |
| Logix5560 | 1756-L61, L62, L63, L63S, L63XT, L65 | تبدیلی، MRO اور نصب شدہ نظام کی بحالی | میموری، فرم ویئر، سیریل/نیٹ ورک انحصار اور حفاظت |

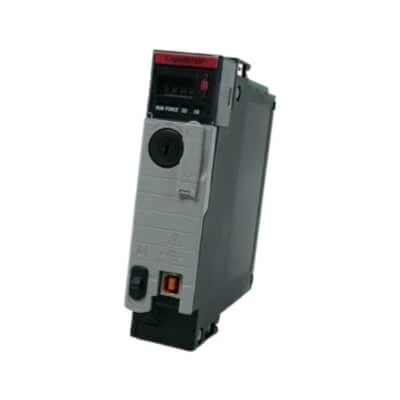

| Logix5570 | 1756-L71, L72, L73, L74, L75, L71S, L72S, L73S | تبدیلی، توسیع، پلانٹ اسپیئرز اور پروجیکٹ کی فراہمی | میموری، معیاری/حفاظتی قسم، نیٹ ورک ماڈیولز اور فرم ویئر |
| Logix5580 | 1756-L81E, L82E, L83E, L84E, L85E اور GuardLogix متغیرات | نئے نظام، متبادل اور اعلی صلاحیت والے نیٹ ورک کنٹرول | یوزر میموری، ایتھرنیٹ/آئی پی ڈیوائس کی گنتی، حفاظت اور پروجیکٹ پر نظرثانی |
Logix5570 ControlLogix اور GuardLogix ماڈلز
معیاری 1756-L71 L75 کنٹرولرز کے ذریعے 2 MB سے 32 MB تک صارف کی میموری فراہم کرتے ہیں۔ وہ مقامی USB پروگرامنگ پورٹ استعمال کرتے ہیں اور EtherNet/IP نیٹ ورکنگ کے لیے علیحدہ ControlLogix کمیونیکیشن ماڈیولز کی ضرورت ہوتی ہے۔ GuardLogix L7xS ماڈل حفاظتی فعالیت کو شامل کرتے ہیں اور ضروری حفاظتی فن تعمیر سے مماثل ہونا ضروری ہے۔
| ماڈل | صارف کی یادداشت | کنٹرولر کی قسم | مقامی بندرگاہ | بیک پلین کرنٹ |
|---|---|---|---|---|

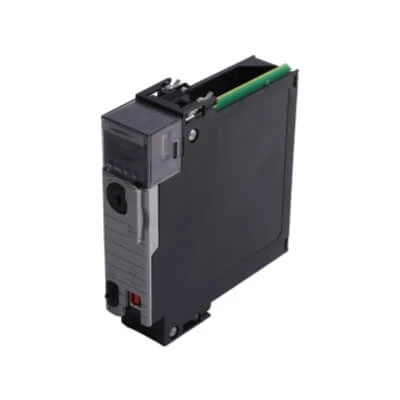

| 1756-L71 | 2 MB | معیاری | یو ایس بی | 800 ایم اے @ 5.1 وی / 5 ایم اے @ 1.2 وی |

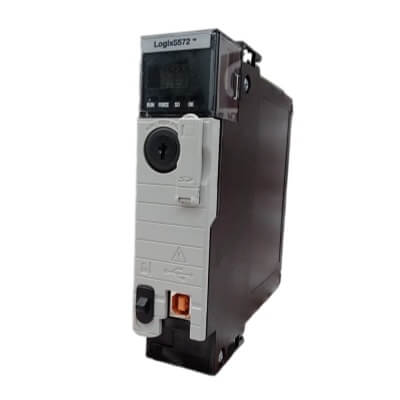

| 1756-L72 | 4 MB | معیاری | یو ایس بی | 800 ایم اے @ 5.1 وی / 5 ایم اے @ 1.2 وی |
| 1756-L73 | 8 MB | معیاری | یو ایس بی | 800 ایم اے @ 5.1 وی / 5 ایم اے @ 1.2 وی |

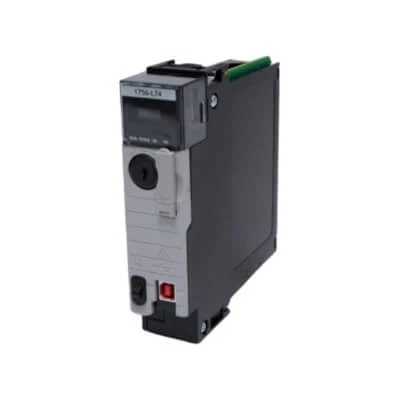

| 1756-L74 | 16 MB | معیاری | یو ایس بی | 800 ایم اے @ 5.1 وی / 5 ایم اے @ 1.2 وی |

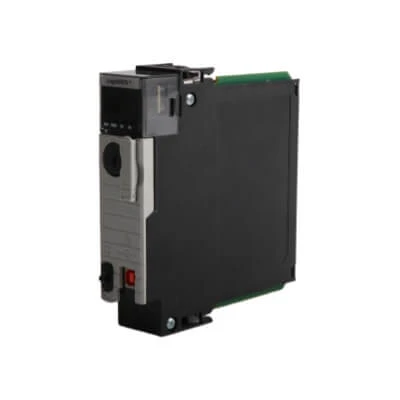

| 1756-L75 | 32 MB | معیاری | یو ایس بی | 800 ایم اے @ 5.1 وی / 5 ایم اے @ 1.2 وی |
انسٹال شدہ سسٹمز کے لیے Logix5560 کنٹرولرز
Logix5560 کنٹرولرز ایک بڑے انسٹال کردہ ControlLogix بیس کے لیے اہم اسپیئر پارٹس بنتے ہیں۔ جب مقصد موجودہ نظام کو بحال کرنا ہو، اسی L6 کنٹرولر کو حاصل کرنا اس منصوبے کو فوری طور پر دوسری نسل میں تبدیل کرنے کے لیے بہتر ہو سکتا ہے۔
| ماڈل | قسم | صارف کی یادداشت | عام پروکیورمنٹ کا استعمال |
|---|---|---|---|

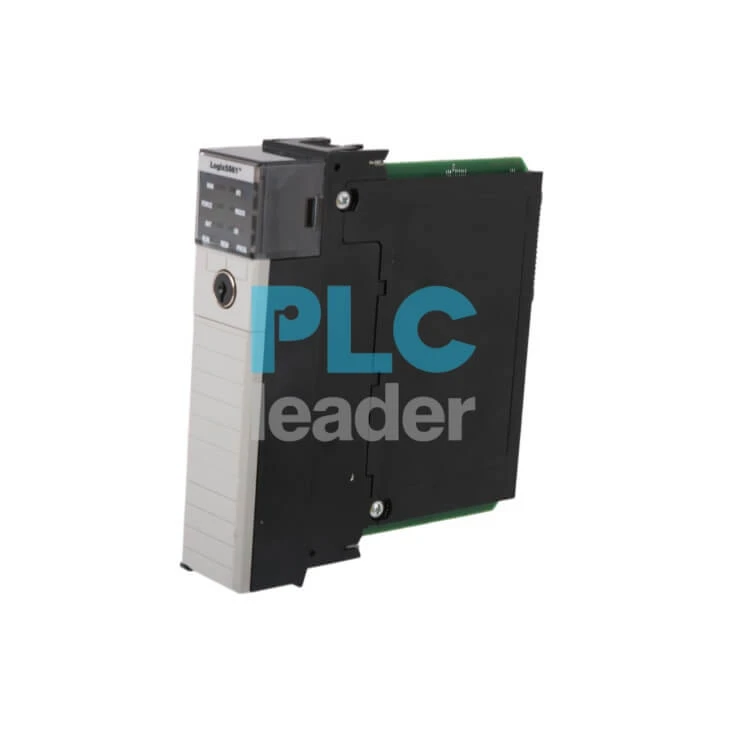

| 1756-L61 | معیاری | 2 MB | عین مطابق متبادل/اسپیئر |
| 1756-L62 | معیاری | 4 MB | عین مطابق متبادل/اسپیئر |
| 1756-L63 | معیاری | 8 MB | انسٹال شدہ نظام کی بحالی |
| 1756-L63XT | توسیع شدہ درجہ حرارت | 8 MB | متبادل جہاں XT ہارڈویئر کی وضاحت کی گئی ہے۔ |
| 1756-L63S | گارڈ لاجکس | 8 MB معیاری + حفاظتی میموری | سیفٹی سسٹم کی تبدیلی |
| 1756-L65 | معیاری | 32 MB | ہائی میموری L6 متبادل |

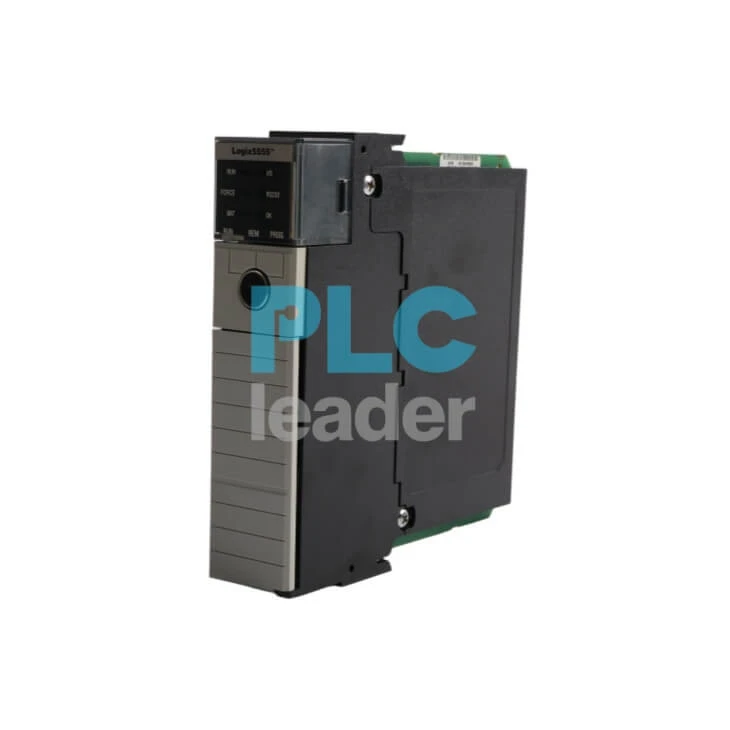

Logix5550 کنٹرولرز - بند کر دیا گیا لیکن پھر بھی درکار ہے۔
Logix5550 کنٹرولرز اب موجودہ پروڈکشن پروسیسرز نہیں ہیں، لیکن بہت سے آپریٹنگ ControlLogix سسٹم میں رہتے ہیں۔ دیکھ بھال اور اسپیئر پارٹس کی ضروریات کے لیے، درست خریداری کا سوال نہ صرف یہ ہے کہ آیا ماڈل بند کر دیا گیا ہے، بلکہ یہ بھی ہے کہ آیا مطلوبہ کیٹلاگ نمبر اور حالت میں مماثل انوینٹری دستیاب ہے۔
Logix5580 کنٹرولرز اور GuardLogix 5580
معیاری Logix5580 کنٹرولرز ایمبیڈڈ 1 Gb EtherNet/IP پورٹ کے ساتھ بڑے صارف کی یادداشت کے اختیارات کو یکجا کرتے ہیں۔ معیاری L81E بذریعہ L85E ماڈلز 3 MB سے 40 MB صارف میموری تک ہیں اور مختلف شائع شدہ EtherNet/IP ڈیوائس کی حدود کو سپورٹ کرتے ہیں۔
| ماڈل | صارف کی یادداشت | ایتھرنیٹ/آئی پی ڈیوائسز | ایمبیڈڈ نیٹ ورک پورٹ |
|---|---|---|---|
| 1756-L81E | 3 MB | 100 | 1 جی بی ایتھرنیٹ |
| 1756-L82E | 5 MB | 175 | 1 جی بی ایتھرنیٹ |
| 1756-L83E | 10 MB | 250 | 1 جی بی ایتھرنیٹ |
| 1756-L84E | 20 MB | 250 | 1 جی بی ایتھرنیٹ |
| 1756-L85E | 40 MB | 300 | 1 جی بی ایتھرنیٹ |
1756-L83E
ControlLogix 5580 معیاری کنٹرولر
10 ایم بی صارف میموری / 250 ایتھرنیٹ/آئی پی ڈیوائسز
1756-L83E اسٹاک چیک کریں۔
عین مطابق تبدیلی بمقابلہ کنٹرولر مائیگریشن
عین مطابق ماڈل کی تبدیلی
MRO، ٹوٹ پھوٹ یا پلانٹ کی اضافی ضروریات کے لیے، نصب شدہ کیٹلاگ نمبر سے مماثلت عام طور پر چیک کرنے کا پہلا راستہ ہے۔
- عین مطابق کیٹلاگ نمبر
- مطلوبہ سلسلہ جہاں قابل اطلاق ہو۔
- فرم ویئر کی ضرورت جہاں قابل اطلاق ہو۔
- معیاری یا GuardLogix قسم
- حالت اور مقدار
- منزل اور مطلوبہ ترسیل کی تاریخ
ہجرت یا اپ گریڈ
ہجرت پر نظرثانی کی جانی چاہیے جب اصل کنٹرولر حاصل نہیں کیا جا سکتا یا پلانٹ جان بوجھ کر ایک نئے کنٹرول فن تعمیر میں منتقل ہو رہا ہے۔
- صارف کی میموری اور پروجیکٹ کا سائز
- RSLogix 5000 / Studio 5000 revision
- کمیونیکیشن ماڈیولز اور نیٹ ورک ٹوپولوجی
- حرکت کی ترتیب
- حفاظت کے تقاضے
- فالتو پن اور چیسس پاور کی ضروریات
پہلے سے نصب ایک ہی کنٹرولر کی ضرورت ہے؟
مکمل کیٹلاگ نمبر، سیریز، فرم ویئر کی ضرورت اور مقدار بھیجیں۔ ہم پہلے مماثل انوینٹری کی جانچ کریں گے۔
مواصلات، I/O، چیسس اور کنٹرولر کے ارد گرد فالتو پن
ایک 1756 کنٹرولر ControlLogix چیسس کا صرف ایک حصہ ہے۔ درست تبدیلی اور اپ گریڈ کا کام اکثر مواصلاتی ماڈیولز، I/O، چیسس، پاور سپلائی اور فالتو ہارڈ ویئر پر بھی منحصر ہوتا ہے۔ پروڈکٹ کے ان رشتوں کو مرئی رکھنے سے خریداروں کو صرف CPU کو منتخب کرنے کے بجائے مکمل انسٹال شدہ کنفیگریشن چیک کرنے میں مدد ملتی ہے۔
ControlLogix سسٹم انٹیگریشن
کنٹرولر مقامی اور تقسیم شدہ I/O، کمیونیکیشن ماڈیولز، HMI/SCADA سسٹمز، موشن آلات اور فالتو ہارڈ ویئر کے ساتھ کام کرتا ہے۔ عین مطابق فن تعمیر کنٹرولر جنریشن اور انسٹال سسٹم کے لحاظ سے مختلف ہوتا ہے۔
فرم ویئر، میموری برقرار رکھنا اور مطابقت
فرم ویئر کی مطابقت کو درست کنٹرولر ماڈل، ہارڈویئر پر نظرثانی اور پراجیکٹ سافٹ ویئر ورژن کے ذریعے چیک کیا جانا چاہیے۔ کوئی واحد فرم ویئر اصول نہیں ہے جو ہر 1756 کنٹرولر جنریشن پر محفوظ طریقے سے لاگو کیا جا سکے۔
Logix5570 کنٹرولرز Secure Digital nonvolatile میموری اور Capacitor پر مبنی توانائی کا ذخیرہ استعمال کرتے ہیں۔ پہلے کی ControlLogix نسلیں عین ماڈل کے لحاظ سے لتیم بیٹریاں استعمال کر سکتی ہیں۔ Logix5580 کنٹرولرز Secure Digital nonvolatile میموری اور ایمبیڈڈ سٹورڈ انرجی ہارڈ ویئر بھی استعمال کرتے ہیں۔
درست تبدیلی کی درخواست کے لیے، جب آپ کے انسٹال کردہ پروجیکٹ کے لیے ضروری ہو تو فرم ویئر پر نظرثانی بھیجیں۔ جنریشن کی تبدیلی کے لیے، نئے CPU کو منتخب کرنے سے پہلے پروجیکٹ کنورژن، کمیونیکیشن ماڈیولز، I/O، موشن، سیفٹی اور فالتو کنفیگریشن کا جائزہ لیں۔
مینوفیکچرر لائف سائیکل اسٹیٹس اور PLC لیڈر انوینٹری
راک ویل آٹومیشن لائف سائیکل اسٹیٹس کیٹلاگ نمبر کے لیے مینوفیکچرر کی موجودہ پوزیشن کی نشاندہی کرتا ہے۔ یہ بذات خود، دیکھ بھال کرنے والے خریدار کو نہیں بتاتا کہ آیا متبادل انوینٹری ابھی بھی دستیاب ہے۔
| مصنوعات کی صورتحال | حصولی کے لیے اس کا کیا مطلب ہے۔ |
|---|---|
| فعال | صحیح حصہ نمبر، دستیاب حالت، مقدار اور ترسیل کی ضرورت کی تصدیق کریں۔ |
| فعال بالغ | ایک نصب شدہ ControlLogix سسٹم کے لیے عین مطابق ماڈل کی تبدیلی مناسب رہ سکتی ہے۔ |
| زندگی کا خاتمہ / منقطع | یہ فیصلہ کرنے سے پہلے کہ آیا منتقلی ضروری ہے دستیاب نئی یا اضافی انوینٹری کو چیک کریں۔ |
| عین مطابق ماڈل دستیاب نہیں ہے۔ | موجودہ پروگرام، فرم ویئر، کمیونیکیشن، I/O، حفاظت اور فالتو معلومات کا استعمال کرتے ہوئے متبادلات کا جائزہ لیں۔ |
ایک درست 1756 کنٹرولر کوٹ کے لیے کیا بھیجنا ہے۔
- کیٹلاگ نمبر: the complete 1756 part number from the product label.
- مقدار:فوری استعمال یا پلانٹ فالتو اسٹاک کے لیے مطلوبہ یونٹس۔
- سلسلہ:مطلوبہ سیریز کی وضاحت کریں اگر پروجیکٹ اس پر منحصر ہے۔
- فرم ویئر:اگر مماثلت کی ضرورت ہو تو انسٹال شدہ نظر ثانی شامل کریں۔
- حالت:کوئی نئی، اضافی یا پیکیجنگ کی ضرورت بیان کریں۔
- حفاظت:GuardLogix اور سیفٹی پارٹنر کی ضروریات کی شناخت کریں۔
- منزل:منزل کا ملک اور مطلوبہ ترسیل کی تاریخ فراہم کریں۔
- نقل مکانی:اگر آپ اپ گریڈ کر رہے ہیں تو موجودہ چیسس اور کمیونیکیشن ماڈیولز شامل کریں۔
اپنا 1756 پارٹ نمبر بھیجیں۔
ہم درست کیٹلاگ نمبر کے ذریعہ فعال، بالغ اور بند شدہ ControlLogix انوینٹری کو چیک کر سکتے ہیں۔
اکثر پوچھے گئے سوالات
جی ہاں ہماری انوینٹری میں پلانٹ کی دیکھ بھال، فالتو اسٹاک اور عین مطابق ماڈل کی تبدیلی کے لیے استعمال کیے جانے والے 1756 کیٹلاگ نمبرز شامل ہیں۔ دستیابی حصہ نمبر، سیریز، حالت اور مقدار کے لحاظ سے مختلف ہوتی ہے، لہذا موجودہ اسٹاک کی جانچ کے لیے مکمل کیٹلاگ نمبر بھیجیں۔
ضروری نہیں۔ اگر وہی کیٹلاگ نمبر دستیاب ہے اور آپ کا مقصد موجودہ نظام کو بحال کرنا یا برقرار رکھنا ہے، تو کنٹرولر جنریشن کی منتقلی سے پہلے ایک عین مطابق ماڈل کی تبدیلی پر غور کیا جا سکتا ہے۔
مکمل کیٹلاگ نمبر، مقدار اور منزل کا ملک بھیجیں۔ اگر کسی خاص سیریز یا فرم ویئر پر نظر ثانی کی ضرورت ہو تو اسے انکوائری میں شامل کریں۔ موجودہ کنٹرولر لیبل کی ایک واضح تصویر درخواست کردہ ہارڈ ویئر کی تصدیق میں بھی مدد کر سکتی ہے۔

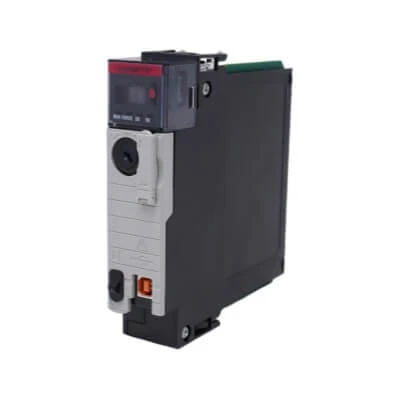

1756-L71 ایک معیاری Logix5570 کنٹرولر ہے۔ 1756-L71S ایک GuardLogix سیفٹی کنٹرولر ہے۔ حفاظتی فن تعمیر، پارٹنر ماڈیول، فرم ویئر اور پروجیکٹ کنفیگریشن کی جانچ کیے بغیر انہیں ایک دوسرے کے لیے تبدیل نہیں کیا جانا چاہیے۔
معیاری 1756-L71 کے ذریعے L75 کنٹرولرز میں مقامی USB پروگرامنگ پورٹ ہے لیکن کوئی ایمبیڈڈ ایتھرنیٹ نیٹ ورک پورٹ نہیں ہے۔ EtherNet/IP کمیونیکیشن ایک ہم آہنگ ControlLogix کمیونیکیشن ماڈیول جیسے کہ 1756-EN2TR کے ذریعے فراہم کی جاتی ہے۔ معیاری Logix5580 L8xE کنٹرولرز میں ایمبیڈڈ 1 Gb ایتھرنیٹ پورٹ شامل ہے۔
نمبر۔ بیٹری اور میموری برقرار رکھنے والے ہارڈویئر کنٹرولر جنریشن اور کیٹلاگ نمبر کے لحاظ سے مختلف ہوتے ہیں۔ Logix5570 Secure Digital nonvolatile میموری کے ساتھ Capacitor پر مبنی توانائی کا ذخیرہ استعمال کرتا ہے۔ پہلے کی نسلیں لیتھیم بیٹریاں استعمال کر سکتی ہیں، اس لیے متبادل بیٹری کا آرڈر دینے سے پہلے درست کنٹرولر کو چیک کیا جانا چاہیے۔
یہ کنٹرولر اور انسٹال شدہ پروجیکٹ پر منحصر ہے۔ اگر فرم ویئر کی مماثلت دیکھ بھال کی حکمت عملی سے متعلق ہے، تو موجودہ نظرثانی کو RFQ کے ساتھ بھیجیں۔ نسل کی تبدیلی کے لیے پراجیکٹ کے سافٹ ویئر اور سسٹم کے فن تعمیر کا بھی جائزہ لیا جانا چاہیے۔
ایک مخصوص 1756 کنٹرولر کی تلاش ہے؟
کیٹلاگ نمبر، سیریز یا فرم ویئر کی ضرورت، مقدار اور منزل کا ملک بھیجیں۔ ہم صحیح حصہ اور دستیاب انوینٹری کی جانچ کریں گے۔
```
